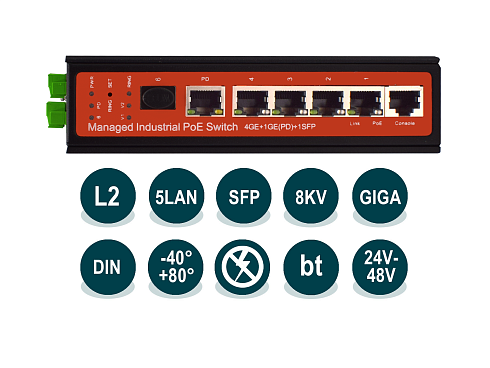

Коммутаторы WI-PMS305GF-I предназначены для построения уличных систем видеонаблюдения c повышенными требованиями к отказоустойчивости, со сложной сетевой топологией, в том числе кольцевой, и с использованием самых современных высокоскоростных PTZ IP-видеокамер.
WI-PMS305GF-I выполнен в надежном металлическом корпусе, стандарта IP30, и допускает различные способы монтажа - DIN-рейка, настольное или настенное крепление. Коммутатор предназначен для эксплуатации в экстремальных температурных условиях от –40°C до +80°C и влажности до 90%.
Коммутатор поддерживает обширный спектр стандартов PoE IEEE802.3at/af/bt и Passive PoE, позволяя подключать различных потребителей, с мощностью до 60Вт, с номиналом напряжения 24В и 48В, таких как IP-камеры, WiFi мосты, домофоны, вызывные панели или другие совместимые PoE устройства.
Отказоустойчивость систем обеспечивается дополнительным функционалом:
- сухие контакты для подключения внешнего источника аварийной сигнализации
- температурный датчик для контроля
- поддержка Fast-Ring - технология быстрого, до 20мс, восстановления кольца после сбоя в линии. В каскаде может быть до 30 устройств
- резервирование питания, возможность подключить до двух независимых источников питания DС
- наличие PoE-In порта, позволяет подавать питание на коммутатор WI-PMS305GF-I от внешнего PoE источника.
WI-PMS305GF-I может работать как коммутатор без функции PoE, при питании от одного источника питания DC 12-36В.
Коммутатор поддерживает основные способы управления, такие как WEB, CLI, SNMP, Telnet. В коммутаторе реализованы L2 функции, такие как QoS, VLAN, IGMP Snooping, DHCP Snooping, STP/RSTP/MSTP, Link Aggregation, ACL, Storm Control, BPDU filtering/guard, позволяющие применять его под различные задачи.
|
Технические характеристики
|
|
Интерфейсы
|
5 портов 10/100/1000M
1 SFP-слот 1000M
|
|
Физические среды
|
10BASE-T: UTP кабель категорий 3, 4, 5 (макс. 100м)
100BASE-TX/1000Base-T: UTP кабель категорий 5, 5e, 6 или выше (макс. 100м)
1000Base-SX:62.5мкм/50мкм MMF（2м~550м)
1000Base-LX:62.5мкм/50мкм MM（2м~550м) or 10мкм SM (2м~5000м)
|
|
Охлаждение
|
Пассивное
|
Внешний источник питания
|
Поддержка двух независимых источников питания
- Входное напряжение DC 37-57В
- Входное напряжение DC 12-57В(37-57В для работы функции PoE)
|
|
PoE порты (RJ45)
|
2 порта (стандарт 802.3af/at/bt) до 60Вт на порт
2 порта (стандарт 802.3af/at + Passive PoE 24В) с автоопределением
1 порт PoE in совместимый со стандартом 802.3bt 60Вт
|
|
Сухие контакты
|
Есть
|
|
Пропускная способность
|
12Гбит/с
|
|
Скорость обслуживания пакетов
|
18Mpps
|
|
Таблица MAC-адресов
|
8K
|
|
Размер буфера
|
8.7Mb
|
|
Jumbo Frame
|
10240 Bytes
|
|
EMS
|
IEC 61000-4-2 ESD Level 4
IEC 61000-4-3 RS Level 4
IEC 61000-4-4 EFT Level 4
IEC 61000-4-5 Surge Level 4
IEC 61000-4-6 CS Level 4
|
|
Размеры
|
165мм*125мм*40мм
|
|
Защита от статического электричества
|
На всех Ethernet портах до 6кВ
|
|
Температура и влажность
|
Рабочая температура： -40℃～80℃
Температура хранения： -40℃～80℃
Влажность при эксплуатации: 10%～90% RH без конденсата
Влажность при хранении: 5%～95% RH без конденсата
|
|
QoS
|
Поддержка 802.1p CoS/DSCP priority
Поддержка 4 priority queues
Планирование очереди: SP, WRR, SP+WRR
Port/Flow- based Rate Limiting
|
|
L2 особенности
|
IGMP Snooping V1/V2/V3
802.3ad LACP (до 8 групп и до 8 портов на группу)
Spanning Tree STP/RSTP/MSTP
Port isolation
BPDU filtering/guard
TC/Root protect
Loop back detection
802.3x Flow Control
FastRing
|
|
VLAN
|
Поддерживает до 4K VLAN одновременно (out of 4K VLAN IDs)
Port/ MAC/Protocol-based VLAN
Поддержка vlan управления
|
|
ACL
|
L2～L4 package filtering based on source and destination MAC address, IP address, TCP/UDP ports, 802.1p, DSCP, protocol and VLAN ID;
Time Range Based
|
|
Безопасность
|
IP-MAC-Port-VID Binding
IEEE 802.1X Port/MAC Based authentication, Radius,Guest VLAN
DoS Defence
Dynamic ARP inspection (DAI)
SSH v1/v2
SSL v2/v3/TLSv1
Port Security
Broadcast/Multicast/Unknown-unicast Storm Control
|
|
Управление и мониторинг
|
Web-based GUI and CLI management
SNMP v1/v2c/v3, compatible with public MIBs DHCP/BOOTP Client, DHCP Snooping
SNMP Trap: ошибка аутентификации, питание, изменение топологии, подключение/отключение портов
CPU Monitoring
Port Mirroring
Cable diagnostics
Time Setting: SNTP
Integrated NDP/NTDP feature
Firmware Upgrade: TFTP & Web
System Diagnose: VCT
SYSLOG & Public MIBS
PoE: конфигурация, мониторинг, расписание включения, контроль "зависания" PD устройств(watchdog)
Digital Diagnostics Monitoring(DDM)
|
